Sie befinden sich hier: home | produkte | zahnstangenwinden | mit schneckengetriebe

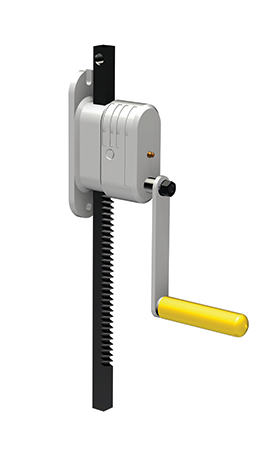

Zahnstangenwinde mit Schneckengetriebe, selbsthemmend - Typ 11

... mit Handkurbel erhältlich

Unser Stockwinde mit Sicherheitskurbel 101.015-0350
für Zug oder Druck geeignet
Handkurbel mit Klappgriff
selbsthemmend


Die Zahnstangenwinden mit Schneckengetriebe wurden zum Heben, Senken, Verstellen und Fixieren von Bauteilen, Geräten, Maschinen, Lüftungen etc. konstruiert. Sie benötigen durch ihre kompakte Bauweise wenig Raum. Des Weiteren besitzen sie ein extrem leichtgängiges, selbsthemmendes Schneckengetriebe, welches für Zug- und Druckbelastung ausgelegt ist.

Sie haben noch Fragen oder Sonderwünsche? Nutzen Sie Ihre Chance und rufen Sie unser erfahrenes Serviceteam unter der Nummer 02191 576001 gleich an oder schreiben Sie uns eine E-Mail.




    Artikel-Nr. Hubkraft Hub (H) Abmessungen in mm Gewicht
    in t in mm A A1 B B1 C C1

    C2

    		 D E E1 E2 E3 K in kg
    Winde mit Handkurbel + Klappgriff 0,25 t
    411.025-0400.01 0,25 400 185+H 268 20 20 20 38 13 11 130 110 170 200 160 5,4
    411.025-0600.01 0,25 600 185+H 268 20 20 20 38 13 11 130 110 170 200 160 5,9
    411.025-1000.01 0,25 1000 185+H 268 20 20 20 38 13 11 130 110 170 200 160 6,9
    411.025-1200.01 0,25 1200 185+H 268 20 20 20 38 13 11 130 110 170 200 160 7,4
    Winde mit Handkurbel + Klappgriff 0,5 t
    411.050-0400.01 0,5 400 185+H 268 20 25 20 35 13 11 130 110 170 200 160 6,5
    411.050-0600.01 0,5 600 185+H 268 20 25 20 35 13 11 130 110 170 200 160 7,0
    411.050-1000.01 0,5 1000 185+H 268 20 25 20 35 13 11 130 110 170 200 160 7,5
    Winde mit Handkurbel + Klappgriff 1 t
    410.010-0600.01 1 600+60 200+H 225 35 25 180 140   16,5 125 140 100   200 9,0
    410.010-0800.01 1 800+60 200+H 225 35 25 180 140   16,5 125 140 100   200 11,0
    410.010-1000.01 1 1000+60 200+H 225 35 25 180 140   16,5 125 140 100   200 13,0
