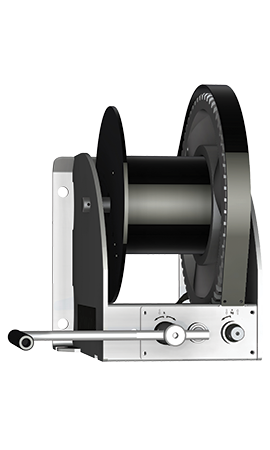

Schnecken-Wandwinde

	mit Lastdruckbremse
	Handkurbel im Kurbelradius verstellbar
	Ganzstahlgehäuse
	Schneckenrad mit Schutzblech
	Konstruktion nach den neusten UVV BGV D8 und DIN 15020
	wartungsfreie Lager

Die Schnecken-Wandwinde ist ab 2000 kg Zuglast mit 2 Hubgeschwindigkeiten ausgestattet. Weitere Ausführungen:

Seiltrommel mit Trennsteg
verzinkt

Sie haben noch Fragen oder Sonderwünsche? Kein Problem. Nutzen Sie Ihre Chance und rufen Sie unser erfahrenes Serviceteam unter der Nummer 02191 576001 gleich an oder schreiben Sie uns eine E-Mail.

Abmessungen
Anfrage
Film

Artikelnummer		540.025-0160.01	540.050-0190.1	540.100-0240.01	540.200-0312.01	540.300-0376.01	540.500-0437.01
Zuglast in kg		250	500	1000	2000	3000	5000
Trommelkapazität in m		59	77	55	46	52	40
erforderlicher Draht Ø in mm		5	6	09	13	16	20
Hub je Kurbelumdrehung in mm		17	20	13	12/6	11/6	ca. 12/4
	A	238	269	302	410	436	436
	B	145	160	195	310	365	425
	C	100	115	141	196	251	316
	D	192	223	254	360	386	386
	G	106	107	110	137	137	137
	H	102	131	160	176	204	200
	J	48	70	102	133	165	219
	K	14	14	17	25	25	25
	L	160	190	240	312	376	437
	M	191	221	266	383	443	495
	N	15	15	15	45	47	60
	O	354	384	429
	P	280	325	350	380	380	380
	R	171	192	264	420	527	604
	S	130	130	130	220	220	220
Gewicht in kg		13	16	29	60	78	117
