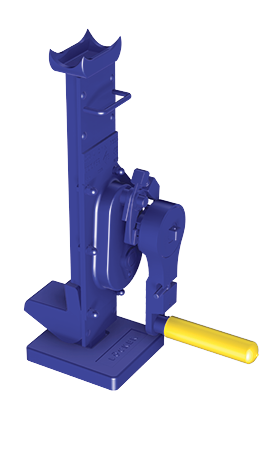

Stahlwinde - verkürzte Bauhöhe - Typ 02

... mit Sicherheits- und Sicherheits-Ratschenkurbel erhältlich

Stockwinde mit verkürzter Bauhöhe 101.015-0350

	geprüft und hergestellt nach DIN 7355:1970
	Lastdruckbremse
	Kurbel um 360° drehbar
	Kurbelgriff um 90° klappbar
	massive Bodenplatte

Die verkürzte Bauhöhe erhöht die Anwendungsmöglichkeiten dieser Winde erheblich. Beim Einsatz der Stahlwinde in beengten Räumen kann die RAKU-Kurbel nur durch Auf- und Abwärtsbewegungen betätigt werden. Für den schnellen und sicheren Transport ist am Gehäuse der Winde ein Tragegriff angebracht.

Sie haben Sonderwünsche? Rufen Sie unser erfahrenes Serviceteam unter der Nummer 02191 576001 gleich an oder schreiben Sie uns eine E-Mail.

Abmessungen
Anfrage
Film

Artikel-Nr.	Hubkraft	Kurbelkraft	Hub	Abmessungen in mm									Gewicht
	in t	in daN	in mm	A min	A max	B	B1	C	C1	D	D1	K	in kg
Winde mit Sicherheitskurbel
102.015-0250	1,5	28	250	550	800	80	40	130	140	60	70	200	11
102.030-0275	3,0	28	275	570	845	85	55	130	140	65	80	250	18
102.050-0300	5,0	28	300	600	900	95	55	150	170	70	80	250	24
102.075-0300	7,5	28	300	625	925	95	55	150	170	70	80	250	26
102.100-0300	10,0	56	300	650	950	125	65	150	170	80	90	300	38
Winde mit Sicherheits-Ratschenkurbel
202.015-0250	1,5	28	250	550	800	80	40	130	140	60	70	200	11
202.030-0275	3,0	28	275	570	845	85	55	130	140	65	80	250	18
202.050-0300	5,0	28	300	600	900	95	55	150	170	70	80	250	24
202.075-0300	7,5	28	300	625	925	95	55	150	170	70	80	250	26
202.100-0300	10,0	56	300	650	950	125	65	150	170	80	90	300	38
