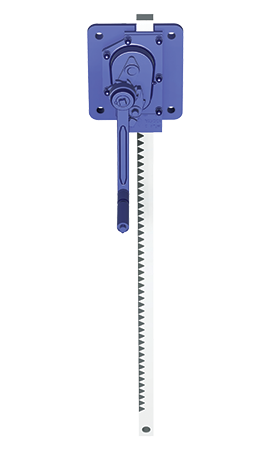

Schleusenwinde mit Rückblech - Typ 80

... mit Sicherheits-, Sicherheits-Ratschenkurbel und Druckrollen-Sicherheitskurbel erhältlich

Schleusenwinde mit Fußwinkel
geprüft und hergestellt nach DIN 7355:1970
Zahnstange gerade verzahnt
verzinkte Ausführung lieferbar
Lastdruckbremse

Unsere Schleusenwinde mit Rückblech findet ihren Einsatz im Maschinen-, Container- oder Fahrzeugbau. Sie ist besonders robust. Mit den Zahnstangen aus Vollmaterial, dem Stirnradgetriebe mit geschmiedeten Zahnrädern und den exakt gefrästen Kurbel-, Zahnstangen - und Mitteltrieben bieten wir Ihnen ein hochqualitatives Produkt, welches nicht nur eine lange Lebensdauer und hohe Sicherheit besitzt, sondern auch äußerst leicht zu handhaben ist.

Selbstverständlich können wir Ihnen auch Schleusenwinden mit Kupplungsteilen und Rohr, mit Doppelantrieb, in verzinkter Ausführung oder als Schleusenwindenanlage liefern.

Fragen Sie einfach unser kompetentes Team. Wir beraten Sie gerne telefonisch unter der Nummer 02191 57600-1 an oder schreiben Sie uns eine E-Mail.




    Artikel-Nr. Hubkraft Hub (H) Abmessungen in mm Gewicht
    in t in mm A B C C1 C2 C3 D D1 E1 K in kg
    Schleusenwinde mit Sicherheitskurbel (Siku)
    180.015-0800.01 1,5 800 1150 20 235 185 200 150 18 17 130 250 14
    180.030-0800.01 3 800 1260 30 340 280 260 200 22 21 130 250 24
    180.050-0800.01 5 800 1280 30 365 285 275 205 22 21 130 250 32
    180.100-0800.01 10 800 1405 45 440 360 315 235 25 25 250 300 53
    Schleusenwinde mit Sicherheits-Ratschenkurbel (Raku)
    280.015-0800.01 1,5 800 1150 20 235 185 200 150 18 17 130 250 14
    280.030-0800.01 3 800 1260 30 340 280 260 200 22 21 130 250 24
    280.050-0800.01 5 800 1280 30 365 285 275 205 22 21 130 250 32
    280.100-0800.01 10 800 1405 45 440 360 315 235 25 25 250 300 53
    Schleusenwinde mit Druckrollen-Sicherheitskurbel (DSK)
    380.015-0800.01 1,5 800 1150 20 235 185 200 150 18 17 130 250 14
    380.030-0800.01 3 800 1260 30 340 280 260 200 22 21 130 250 24
    380.050-0800.01 5 800 1280 30 365 285 275 205 22 21 130 250 32
